PA66注模條件

發(fā)布于2023-12-06 16:35:50 點(diǎn)擊：0

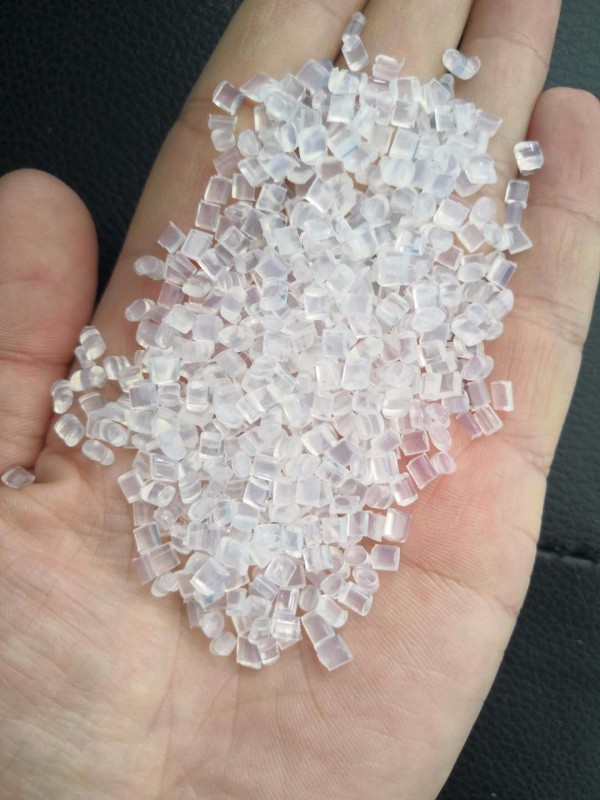

PA66注模條件干燥處理

 如果加工前材料是密封的，那么就沒(méi)有必要干燥。然而，如果儲(chǔ)存容器被打開(kāi)，那么建議在85℃的熱空氣中干燥處理。如果濕度大于0.2%，還需要進(jìn)行105℃，12小時(shí)的真空干燥。

 熔化溫度

 260~290℃。對(duì)玻璃**的產(chǎn)品為275~280℃。熔化溫度應(yīng)避免高于300℃。

 模具溫度

 建議80℃。模具溫度將影響結(jié)晶度，而結(jié)晶度將影響產(chǎn)品的物理特性。對(duì)于薄壁塑件，如果使用低于40℃的模具溫度，則塑件的結(jié)晶度將隨著時(shí)間而變化，為了保持塑件的幾何穩(wěn)定性，需要進(jìn)行退火處理。

 注射壓力

 通常在750~1250bar，取決于材料和產(chǎn)品設(shè)計(jì)。
